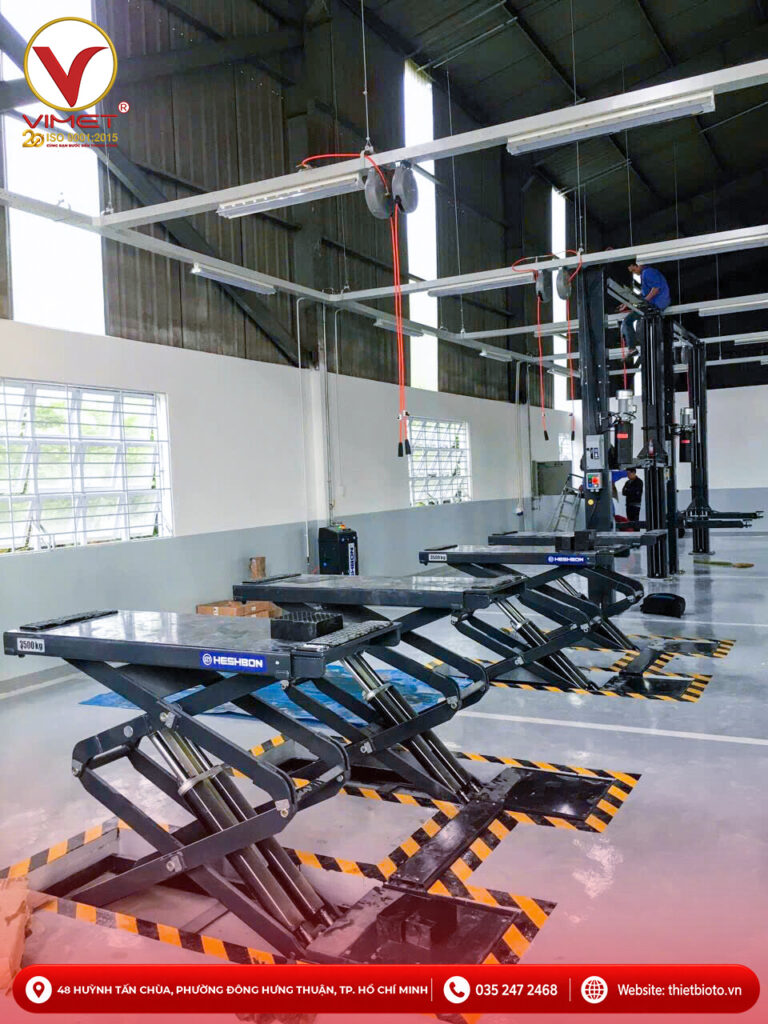

Cầu Nâng Cắt Kéo Âm Nền: Quy Trình Lắp Đặt Đúng Kỹ Thuật

Cầu nâng cắt kéo âm nền phù hợp với gara muốn tối ưu mặt bằng và giữ khu vực sửa chữa gọn khi cầu hạ xuống. Tuy nhiên, khác với loại lắp nổi, thiết bị cần được chuẩn bị hố âm và cao độ sàn chính xác ngay từ đầu.

Nếu hố sai kích thước, nền không đủ chắc hoặc cầu đặt lệch tim, quá trình lắp đặt sẽ khó căn chỉnh và có thể ảnh hưởng khả năng nâng hạ. Vì vậy, anh em cần thực hiện đúng từng bước từ khảo sát, thi công hố, đặt cầu, đấu nối đến chạy thử. Các kích thước cụ thể phải lấy theo bản vẽ của đúng model.

Chuẩn Bị Trước Khi Lắp Đặt Cầu Nâng Cắt Kéo Âm Nền

Trước khi thi công, cần xác định vị trí đặt cầu, hướng xe ra vào và khoảng trống quanh khu vực nâng. Cầu nên nằm thẳng theo hướng xe di chuyển để việc đưa xe lên và xuống thuận tiện.

Nền lắp đặt phải đủ chắc, bằng phẳng và không có dấu hiệu lún, nứt bất thường. Nếu nền hiện tại không đáp ứng yêu cầu của thiết bị, cần gia cố trước khi tiếp tục.

Anh em cũng cần chuẩn bị:

– Bản vẽ lắp đặt của đúng model cầu.

– Vị trí tim cầu và hố âm.

– Nguồn điện phù hợp với motor.

– Vị trí tủ điều khiển và bộ nguồn thủy lực.

– Đường đi của dây điện và ống dầu.

Phương án thoát nước nếu khu vực dễ đọng nước.

Hố móng cầu nâng cắt kéo không nên làm theo kích thước ước lượng. Mỗi model có chiều dài, chiều rộng, độ sâu và vị trí neo khác nhau. Thi công đúng bản vẽ sẽ hạn chế việc sửa nền về sau.

Xem thêm: 5+ Cầu Nâng Ô Tô Phổ Biến Nhất Hiện Nay

Quy Trình Lắp Đặt Cầu Nâng Cắt Kéo Âm Nền

Xác Định Vị Trí Và Tim Cầu

Bước đầu tiên là đánh dấu chính xác vị trí đặt thiết bị. Tim cầu phải thẳng với hướng xe vào và bảo đảm khoảng cách hợp lý với tường, cột hoặc các thiết bị bên cạnh.

Khi chọn vị trí, cần tính cả không gian mở cửa xe, di chuyển của kỹ thuật viên và đường đi trong xưởng. Sau khi chốt vị trí, kỹ thuật viên đánh dấu phạm vi hố để thi công.

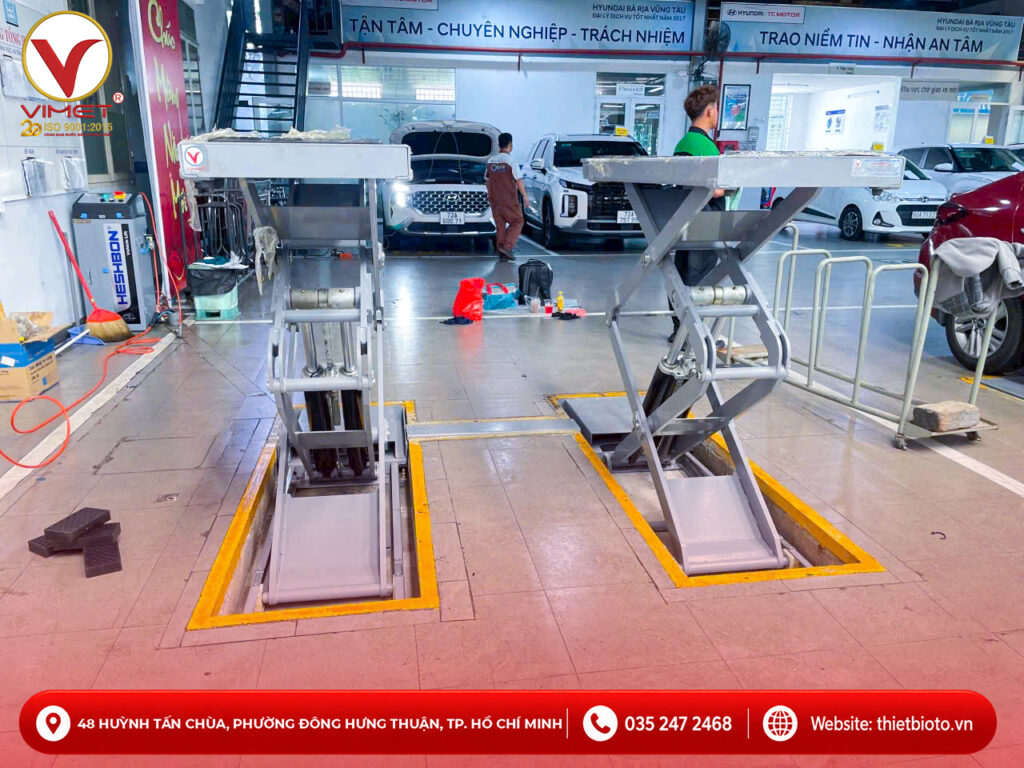

Thi Công Hố Móng Theo Bản Vẽ

Đây là bước quan trọng trong lắp đặt cầu nâng cắt kéo âm nền.

Hố cần được thi công đúng chiều dài, chiều rộng và chiều sâu theo tài liệu của nhà sản xuất. Đáy hố phải bằng phẳng, chắc và không có vật cản.

Cao độ cũng cần được kiểm tra kỹ. Khi cầu hạ hết hành trình, mặt bàn phải nằm đúng vị trí thiết kế so với mặt sàn. Hố quá sâu có thể khiến mặt bàn thấp hơn nền. Ngược lại, hố quá nông làm cầu nhô lên.

Nếu khu vực có nguy cơ nước chảy vào, cần xử lý thoát nước phù hợp. Không nên để nước tích tụ quanh cơ cấu nâng, đường dầu và các chi tiết bên trong hố.

Sau khi thi công xong, nên đo lại toàn bộ hố trước khi đưa cầu xuống.

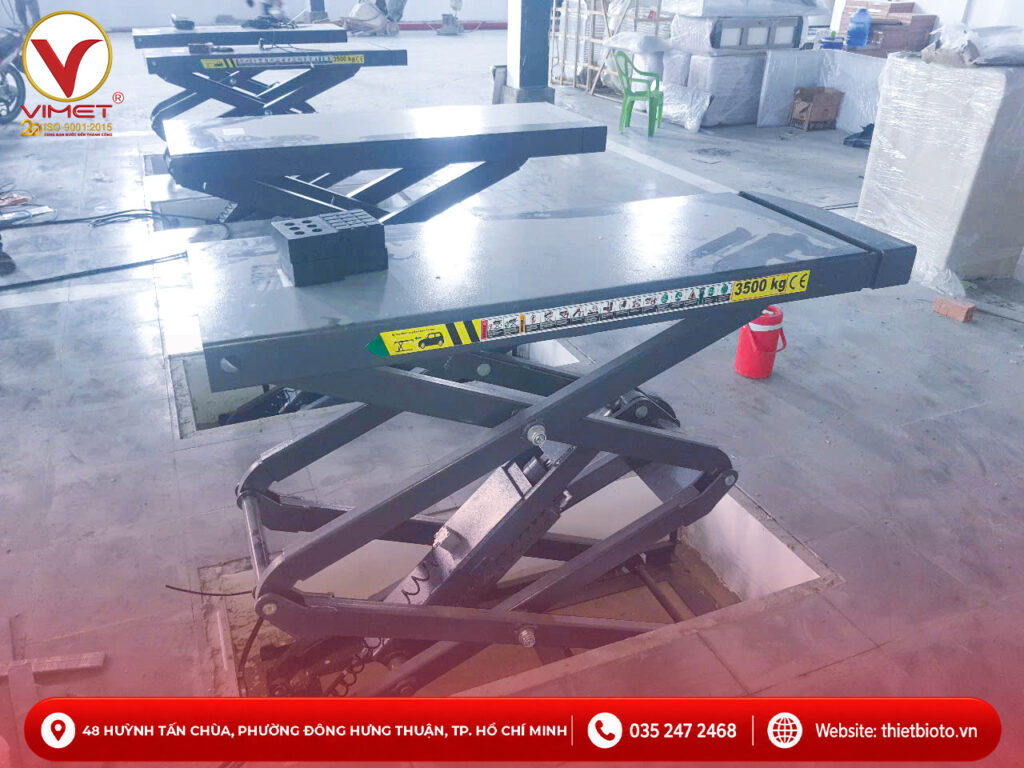

Đưa Cầu Vào Hố Và Căn Chỉnh

Cụm cầu có trọng lượng lớn nên cần thiết bị nâng phù hợp để di chuyển. Không nên kéo lê trên nền vì có thể làm hỏng kết cấu hoặc đường dầu.

Khi hạ cầu xuống hố, cần đặt đúng tim và giữ khoảng hở hợp lý giữa thân cầu với thành hố. Sau đó kiểm tra độ cân bằng của hai bàn nâng.

Hai bên cần nằm cùng cao độ. Khi cầu hạ xuống, mặt bàn phải phù hợp với mặt sàn xung quanh. Nếu phát hiện lệch, nên căn chỉnh trước khi khoan neo.

Cố Định Cầu Nâng

Khi cầu đã đúng vị trí và cân bằng, tiến hành đánh dấu các điểm neo theo thiết kế.

Kỹ thuật viên khoan nền và lắp bu lông neo đúng vị trí. Việc siết bu lông cần thực hiện đều, tránh làm cầu xê dịch hoặc mất cân.

Không nên tự thay đổi số lượng, kích thước hoặc vị trí bu lông khi chưa có hướng dẫn kỹ thuật. Sau khi cố định, kiểm tra lại mặt bàn và cao độ một lần nữa.

Đấu Nối Hệ Thống Thủy Lực Và Điện

Tiếp theo là kết nối đường dầu từ bộ nguồn đến xi lanh. Ống dầu cần bố trí gọn, không xoắn, gập hoặc cọ vào cơ cấu chuyển động.

Các đầu nối phải chắc chắn để hạn chế rò dầu. Phần điện phải được đấu theo sơ đồ của thiết bị. Nguồn cấp cần đúng điện áp và pha theo motor.

Tủ điều khiển nên đặt ở vị trí dễ thao tác nhưng không cản trở xe ra vào. Với model có cảm biến hoặc công tắc giới hạn, cần kiểm tra đầy đủ kết nối trước khi cấp nguồn.

Bổ Sung Dầu Và Chạy Thử Không Tải

Sau khi hoàn tất đấu nối, bổ sung dầu thủy lực theo khuyến nghị của nhà sản xuất.

Ở lần vận hành đầu tiên, chỉ nên nâng cầu ở hành trình thấp để quan sát chuyển động. Nếu hệ thống còn khí, hai bên có thể lên không đều hoặc xuất hiện hiện tượng giật.

Kỹ thuật viên thực hiện xả khí và cân chỉnh theo hướng dẫn của model. Đồng thời kiểm tra các đầu nối, xi lanh và ống dầu để phát hiện rò rỉ.

Khi cầu hoạt động ổn định, tiếp tục nâng hạ nhiều lần không tải và kiểm tra khóa an toàn.

Thử Tải Và Căn Chỉnh Lần Cuối

Sau khi chạy không tải ổn định, mới tiến hành thử tải bằng phương tiện phù hợp với tải trọng định mức.

Trong lần thử đầu, nên nâng xe theo từng bước. Quan sát hai bên có lên đều không, cầu có rung hoặc phát tiếng bất thường không và khóa an toàn có hoạt động đúng không.

Không nên đưa xe lên hết chiều cao ngay lập tức. Nâng từng mức giúp phát hiện sớm tình trạng lệch, rò dầu hoặc mất cân bằng.

Sau khi thử tải, kiểm tra lại bu lông neo, đường dầu và cao độ mặt bàn. Nếu mọi hạng mục ổn định, mới hoàn thiện phần nền xung quanh và bàn giao.

Những Lưu Ý Quan Trọng Khi Lắp Đặt

Một số lỗi thường gặp xuất phát từ việc thi công theo kinh nghiệm mà không đối chiếu bản vẽ.

Anh em nên lưu ý:

– Không thi công hố khi chưa có bản vẽ của đúng model.

– Không đặt cầu trên nền yếu hoặc nền chưa đủ ổn định.

– Không để nước đọng lâu trong hố âm.

– Không tự thay đổi điểm neo của thiết bị.

– Không để ống dầu bị gập hoặc chèn ép.

– Không chạy thử có tải khi khóa an toàn chưa được kiểm tra.

– Không bỏ qua bước căn chỉnh mặt bàn và hai bên cầu.

– Không tự ý hàn, cắt hoặc thay đổi kết cấu của cầu.

Khu vực quanh cầu cần được hoàn thiện phẳng và sạch. Khe quanh hố phải phù hợp với thiết kế để cầu vận hành tự do và hạn chế nguy cơ vướng vật cản.

Xem thêm: Cầu Nâng Cắt Kéo: Cấu Tạo Và Nguyên Lý Hoạt Động

Kiểm Tra Sau Khi Hoàn Tất Lắp Đặt

Trước khi bàn giao, cần kiểm tra toàn bộ hệ thống một lần cuối:

– Cầu nâng lên xuống đều.

– Hai bàn nâng cân bằng.

– Mặt bàn đúng cao độ khi hạ hết.

– Bu lông neo được cố định chắc.

– Hệ thống thủy lực không rò dầu.

– Khóa an toàn hoạt động bình thường.

– Tủ điều khiển phản hồi đúng.

– Dây điện và ống dầu được bố trí gọn.

– Hố âm không có vật cản hoặc nước đọng.

– Xe lên xuống cầu thuận tiện.

Người sử dụng cũng nên được hướng dẫn thao tác nâng, hạ và đưa cầu về khóa an toàn. Việc bàn giao đúng quy trình giúp hạn chế lỗi vận hành ngay trong thời gian đầu.

Kết Luận

Cầu nâng cắt kéo âm nền giúp khu vực sửa chữa gọn và thuận tiện khi thiết bị hạ xuống. Đổi lại, phần mặt bằng và hố âm cần được thi công chính xác ngay từ đầu.

Quy trình lắp đặt cầu nâng cắt kéo gồm khảo sát vị trí, thi công hố, đặt cầu, căn chỉnh, cố định, đấu nối thủy lực , điện và chạy thử. Trong đó, hố móng cầu nâng cắt kéo, vị trí neo, nguồn điện và loại dầu phải theo đúng tài liệu của từng model.

Lắp đặt đúng kỹ thuật giúp cầu nâng cân bằng, vận hành ổn định và hạn chế phải sửa lại nền sau khi bàn giao. Với gara chuẩn bị đầu tư cầu âm nền, việc có bản vẽ kỹ thuật trước khi thi công là bước không nên bỏ qua.
